RDP型串联式电热带

　浏览次数：1801次

　RDP串联式电热带是一种新型的电伴热产品，它与其它电热带相比，其最大特点是使用长度长，它比一般恒功率、自限式电热带的最大使用长度长5-12倍。因此特别适用于石油、化工、电力、码头等行业的长输管线，大型槽池，油罐等防冻，保温及伴热，与其它防爆附件配合后，可用于Ⅱ加工横类防爆炸性气体场合。


3、产品规格及主要技术指标见下表
型号规格 芯线结构 公称截面 20阻值Ω/Km
RDP1,2,3(Q)-J3-1.5 19*0.32/Φ1.60 1.5 12.70
RDP1,2,3(Q)-J3-2.0 19*0.37/Φ1.85 2.0 9.50
RDP1,2,3(Q)-J3-2.5 19*0.42/Φ2.10 2.5 7.43
RDP1,2,3(Q)-J3-3.0 19*0.42/Φ1.60 3 6.53
RDP1,2,3(Q)-J3-4.0 19*0.42/Φ2.60 4 4.88

4、工作原理
根据焦耳定律可知，电流通过导体不断的放出能量，形成一条连续的、发热均匀的电伴热带。

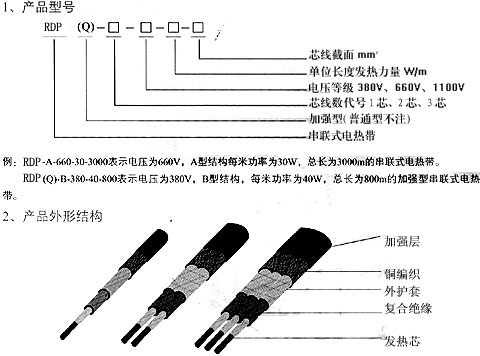

5、结构形式
A型结构为有三根独立的相同功率，相同长度电热带联合组成。
B型结构为三根互相绝缘并列组合在一起的电热带。
HGL型串联式电热带的绝缘护套及外绝缘护套均为F46或F4，发热芯线为特种发热器村，屏加强热 铜编织 外护套 内绝缘护套 发热芯。
6、安装说明
（1）施放电热带时不应在地面拖拉。
（2）电热带安装时碰到锐利的边棱时必须把锐角磨光或用铝胶带衬垫，以防绝缘层划破。
（3）电热带弯曲安装时其最小弯曲半径不应小于其厚度的五倍。
（4）电热带安装时用铝胶带粘贴，一则增大散热面，有利于热传导，二则方便安装。敷设后，每隔50-80厘米用固定胶带径向固定。
（5）串联式电热带一般均按管线实际长度设计，因此安装时因严格按设计长度安装，过长或过短均影响功率，因此不允许任意剪切。
（6）串边式电热带安装时按Y接线，为避免三相电流误差，故在末端需接地。
（7）电热带控制柜因有过载、短路、漏电保护及温度控制装置，以保证使用质量。
（8）电热带埋地或周围有腐蚀性气体则应使用加强性。
